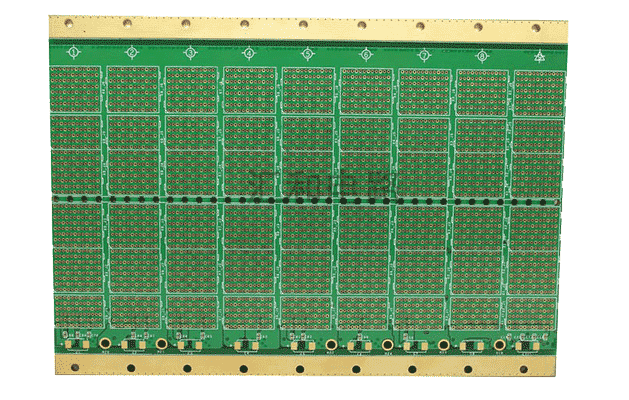

多层阻抗线路板是当电路板走线传输包含高频信号时，必须注意设计与驱动器和接收器设备的阻抗匹配的走线。走线越长，或者涉及的频率越大，则越需要控制走线阻抗。PCB制造商通过改变特定走线或层压板的尺寸和间距来控制阻抗。
由于这些原因，PCB设计人员将指定走线阻抗和容差，并应与PCB制造商合作以确保PCB符合其多层阻抗线路板要求的规格。阻抗是电路的电阻和电抗的总和，以欧姆表示。电阻与所有材料中存在的电流相反。
电抗是由于导体的固有电容和电感与电压和电流的变化相互作用而产生的对电流流动的反作用。在直流电路中，没有电抗，铜导体的电阻通常很小。但是，在高速AC电路（电压和/或电流急剧变化的电路）中，电抗和阻抗会变得非常重要。由于从发射器到接收器的信号路径上的阻抗变化会影响功率传输的效率以及信号完整性，因此这对多层阻抗线路板设计的功能至关重要。
