单面板有几个信号层,单面板与双面板的区别是什么?

PCB板是电子产品的核心组件之一,随着电子产品的不断普及,PCB板的应用也越来越广泛。单面板与双面板是PCB板的两种常见形式,本文将主要讲解单面板有几个信号层以及单面板与双面板的区别

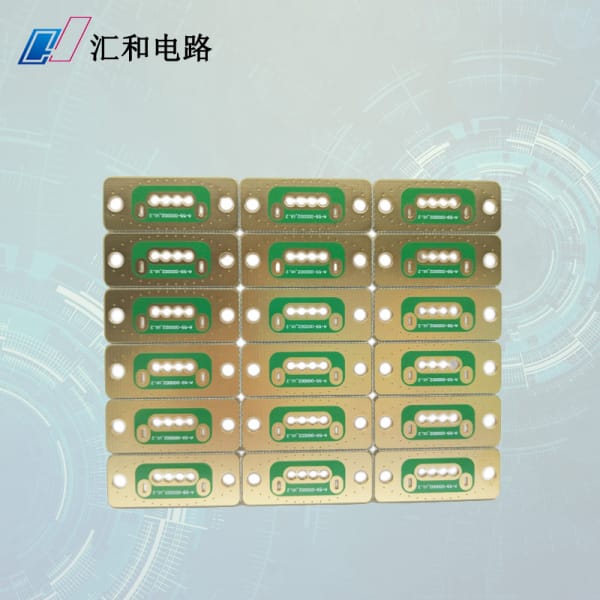

单面板有几个信号层,单面板与双面板的区别是什么?第1张

首先,让我们来了解一下单面板和双面板分别是什么。单面板是指PCB板的一面用于连接电路元件,另一面没有连接电路元件,只有布线。而双面板则是指PCB板的两面都用于连接电路元件和布线。从外观上看,单面板只有一层电路元件和布线,而双面板有两层电路元件和布线。

那么单面板有几个信号层呢?事实上,单面板的信号层只有一层,也就是单面板的布线层。因为单面板只有一层电路元件和布线,所以只有一个信号层。而双面板则有两层信号层,即两面的电路元件和布线都可以作为信号层。这样就可以提高信号传输的效率,减少噪声的干扰。

除了信号层的不同,单面板与双面板还有其他一些区别。首先是制造成本的不同。由于单面板只有一层电路元件和布线,制造成本相对较低。而双面板则有两层电路元件和布线,制造成本相对较高。其次是占用空间的不同。由于单面板只有一层电路元件和布线,所以占用的空间相对较小。而双面板则有两层电路元件和布线,所以占用的空间相对较大。

单面板有几个信号层,单面板与双面板的区别是什么?第2张

另外,单面板和双面板在布线的方式上也有所不同。单面板的布线只能在一面进行,所以会有一些布线跨越元件的情况,这会影响信号传输的质量。而双面板则可以在两面进行布线,可以避免布线跨越元件的情况,从而提高信号传输的质量。

综上所述,单面板和双面板各有其优点和缺点,应根据具体情况选择使用哪种类型的PCB板。对于一般的电子产品来说,单面板已经可以满足大多数需要。而对于一些高性能的电子产品,双面板则更加适合。同时,了解单面板有几个信号层以及单面板与双面板的区别,可以更好地进行电路设计和PCB板制造,提高产品的性能和可靠性。

结语:

单面板有几个信号层,单面板与双面板的区别是什么?第3张

本文主要讲解了单面板有几个信号层以及单面板与双面板的区别。通过对这些知识的了解,可以更好地进行电路设计和PCB板制造,提高产品的性能和可靠性。当然,对于不同的电子产品来说,选择合适的PCB板类型是非常重要的。
