PCB板加工制作全过程解析,从设计到成品的每一步

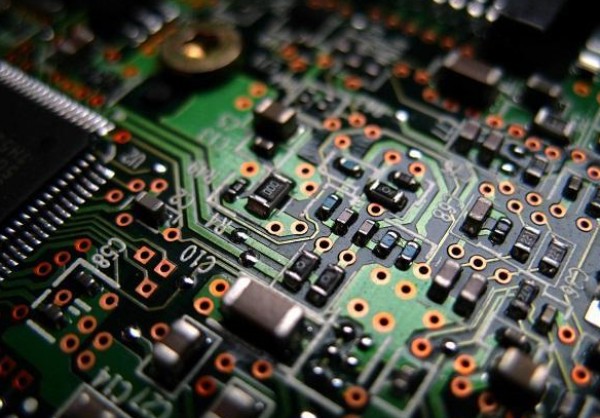

PCB板加工制作全过程解析,从设计到成品的每一步第1张

在电子制造业中,PCB(印刷电路板)是不可或缺的核心组件。它为电子元器件提供了电气连接和机械支撑的平台。PCB板的加工制作是一个复杂且精细的过程,涉及多个步骤以确保最终产品的可靠性和性能。本文将详细解析PCB板从设计到成品的整个过程。

  1. 设计与布局
    PCB的设计开始于电路图的设计,这一阶段需要电子工程师利用专业的软件进行原理图的设计。设计完成后,工程师需要将原理图转换为PCB布局,这包括确定元器件的放置位置、走线路径以及电源和地线的分布。在此过程中,还需要考虑电磁兼容性和散热等因素。
  2. 制作光绘文件
    一旦PCB布局确定,接下来就是制作光绘文件,这是用于制造过程中光刻工艺的文件。光绘文件包含了PCB上所有导电路径的精确图像,通常以胶片或电子格式存在。
  3. PCB材料准备
    PCB的基材通常是由玻璃纤维增强环氧树脂复合材料制成的板材。在加工前,需要对板材进行切割和清洁,确保表面无油污和杂质。
  4. 图形转移
    图形转移是将光绘文件上的图案转移到PCB基材上的过程。首先,在PCB板材上涂覆一层感光材料,然后将其暴露于紫外线下,使未被掩模覆盖的部分硬化。随后,通过化学显影去除未硬化的部分,留下所需的电路图案。
  5. 蚀刻
    蚀刻是使用化学物质去除PCB板上未被保护的铜层的过程。这一步骤形成了最终的电路路径。蚀刻后的PCB板需要进行清洗,以去除所有残留的化学物质。
  6. 钻孔
    钻孔是为了安装电子元器件和实现层间连接。根据设计的钻孔文件,使用自动化钻床在PCB板上钻出精确的孔位。
  7. 孔内金属化
    为了实现孔与电路之间的电气连接,需要在孔内壁沉积一层导电材料,如铜。这一过程称为孔内金属化,通常通过化学镀铜来实现。
  8. 表面处理
    表面处理是为了保护PCB板上的铜线路不被氧化,并提高焊接性能。常见的表面处理方法包括热风整平(HASL)、有机可焊性保护剂(OSP)和浸金等。
  9. 丝印
    丝印是在PCB板上印制元件标识、公司标志或其他信息的过程。这一步骤不仅有助于装配和维修,也是产品品牌化的一部分。
  10. 检验与测试
    在PCB板加工制作的最后阶段,需要进行严格的质量检验和电气测试。这包括视觉检查、自动光学检测(AOI)、飞针测试(FPT)和功能测试等,以确保每个PCB板都符合设计和性能要求。
  11. 成品组装
    经过所有测试合格后,PCB板就可以进入成品组装阶段。在这一阶段,各种电子元器件按照设计图纸被精确放置在PCB上,并通过焊接固定。完成焊接后,还需要进行波峰焊、回流焊等后续处理,最终形成完整的电子产品。
    总结
    PCB板的加工制作是一个高度专业化的生产过程,每一步都需要精密的设备和严格的控制。从设计到成品,每个环节都对最终产品的性能和可靠性至关重要。随着技术的发展,PCB制造也在不断进步,以满足更高密度、更小型化和更高性能的需求。
