在当今高度集成化的电子设备中，PCB（印刷电路板）扮演着至关重要的角色。而在这些PCB上，有一个看似不起眼却有着关键作用的部分——金手指。今天，就让我们一起来揭开PCB金手指的神秘面纱，深入了解它的作用。
一、什么是PCB金手指？

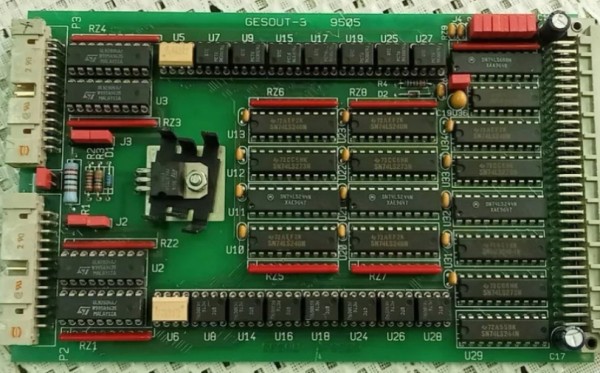

PCB金手指，也被称为边缘连接器，是位于PCB边缘的一排整齐排列的金属导电条。这些金属条通常采用镀金处理，以提高其导电性和耐腐蚀性。从外观上看，它们就像是一根根金色的“手指”，因此得名“金手指”。金手指的尺寸和形状因应用场景而异，但它们都有一个共同的特点——能够与特定的插槽或接口紧密配合，实现设备之间的连接。
二、PCB金手指的主要作用
互连点：这是金手指最基本也是最重要的作用之一。当辅助PCB需要连接到主板时，金手指可以插入主板上的相应插槽，如PCI、ISA、AGP槽等，从而在外围设备或内部卡和计算机之间建立信号传输的通道。这种连接方式简单可靠，方便了设备的安装和使用。
特殊适配器：金手指还可以作为特殊适配器，为主板提供额外的功能。例如，通过二级PCB插入主板，内存、显卡、声卡、网卡等卡可以与插槽连接，实现数据传输和功能扩展。由于这些卡片很少进行频繁的插拔操作，金手指能够提供持久且稳定的连接，确保设备的性能不受影响。
外部连接：计算机的外设也可以通过PCB上的金手指连接到主板。常见的外设有扬声器、低音炮、扫描仪、打印机和显示器等，它们通过HDMI、DisplayPort、VGA、DVI等线缆与计算机相连，这些线缆的一端通常会有一个带有金手指的插头，以便插入计算机后面的特定插槽中。通过金手指，外部设备可以轻松地与计算机进行数据交换，实现各种功能。
三、PCB金手指的设计要点
斜边设计：为了防止在插拔过程中刮伤，金手指的边缘通常会设计成45度斜角。这样可以确保在插拔时不会对金手指和插槽造成损坏，提高连接的可靠性。
阻焊层开窗设计：为了便于插卡，金手指位置的阻焊层通常会开通窗处理。如果不开通窗，在多次插拔过程中，阻焊油墨可能会脱落，导致无法与卡槽接触。因此，在设计时需要确保金手指区域没有阻焊油墨的覆盖。
板角处理设计：为了使金手指更容易插入插槽，其位置处的板角通常会进行倒角处理。这样可以避免在插拔时直角部分刮伤卡槽，减少对设备的潜在损害。
线路层铺铜设计：为了避免在插拔过程中对金手指造成损坏，外层表面的金手指区域通常不会进行铺铜设计。如果两个或多个网络连接在一起，铺铜设计可能会导致金手指之间的短路，影响设备的正常运行。
四、PCB金手指的制造工艺
金手指的制造工艺包括PCB制造、金属表面处理、切割成型等多个步骤。在金属表面处理过程中，通常会采用镀金、沉镍金等工艺，以提高金手指的导电性和耐腐蚀性。其中，镀金是一种常见的表面处理方法，厚度可达3-50微英寸，具有优越的导电性和抗氧化性。然而，由于镀金的成本较高，因此在一些对性能要求不是特别高的场合，也可以选择沉镍金工艺，其成本相对较低，颜色也为金黄色。
五、PCB金手指的维护和保养
虽然金手指具有较好的耐腐蚀性，但在长期使用过程中，仍然需要注意对其进行维护和保养。以下是一些常见的维护和保养方法：
定期清洁：定期清理金手指表面的污垢和氧化物，以保持其良好的导电性。可以使用专门的清洁剂和工具进行清洁，避免使用过于粗糙的布料或刷子，以免刮伤金手指表面。
避免过度插拔：尽量减少不必要的插拔操作，以免对金手指造成磨损。在插拔设备时，要确保操作正确，避免用力过猛或角度不当导致的损坏。
防止腐蚀：避免金手指与腐蚀性物质接触，如酸、碱、盐等。在存放和使用设备时，要注意环境的湿度和温度，尽量保持在适宜的范围内，以延长金手指的使用寿命。
PCB金手指作为电子设备中的关键部件，虽然看起来微不足道，但它的作用却不可忽视。它不仅提供了可靠的连接和信号传输，还为设备的维护和升级带来了便利。通过对金手指的了解和正确的维护保养，我们可以更好地保证电子设备的性能和稳定性，使其在我们的生活和工作中发挥更大的作用。
